体育场馆音扩声系统解决方案

一、体育场馆的特殊性

体育场馆音扩声系统解决方案中包含音频、视讯、灯光系统、控制系统，首先要解决以下几个特别问题，1、场馆的面积大且空旷，在声音方面容易产生回声，导致语言扩声浑浊不清晰；2、场馆内的形状不规则，容易导致不同的位置声音大小不一；3、观众的座位方向不一致，显示系统应照顾到每个区域的观众；4、场馆的空间大，无论是音频、视讯、灯光系统的前端设备与后端设备传输距离长容易出现不稳定。

二、设计目标

体育场馆为综合性多功能场馆，其功能除满足体育比赛、训练和体育活动外，还要满足各类大型会议、大型庆典、文艺演出以及文化娱乐活动。

三、设计思路

建筑声学设计指标

　建筑声学设计参照中华人民共和国 建设部JGJ/ T131-2000 <体育馆声学设计及测量规程>和建设部JGJ/ 31-2003 <体育建筑设计规范>的有关指标及要求：（1）保证语言清晰为主。（2）不得出现声聚焦、回声、颤动回声等音质缺陷。

                             等级                                                           一级                                                                        二级

声学特性    最大声压级（空场稳态峰值声压级dB）    100Hz—6.3 KHz范围内平均声压级≥110dB        125Hz—4KHz范围内平均声压级≥103dB

                 传输频率特性  40Hz—12.5KHz以及80Hz—8KHz的平均声 压级0 dB,                63Hz—8KHz以及125Hz—4KHz的平均声                                                   允许+4- -8 dB，且在80Hz—8KHz内允许≤±4 dB                压级0 dB,允许+4- -10 dB，且在125Hz—4KHz内允许≤±4 dB

传输增益（dB）

声场不均匀度（dB）                           100Hz≤10 dB  1KHz和6.3KHz≤8 dB                                           1KHz和4KHz≤8 dB

总噪声级dB（A）                                                                   40                                                                             45

失真度                                                                                   7%                                                                            10%

 大型场馆显示设计标准

（1）体育场馆显示大屏的安全性能应符合SJ/T11141-2003标准中5.4要求，可靠性要符合标准中5.10要求。（2）在背景照度小于20lx时，LED显示屏的对比度应能达到100e1.白场色品坐标根据使用环境在色温5000K-9500K之内可调，按CIE1931色度系统，允差为△x∣≦0.030,∣△y∣≦0.030。（3）多种输入方式的兼容性需求。

四、设计原则

 目标定位：（1）突出以人为本、按需设计、量体裁衣的原则,充分考虑体育馆的使用特点和需求，做到量体裁衣按需设计。（2）工程上采用主流技术、主流产品。

 产品的要求：（1）优秀品牌为主。（2）性能稳定、原装。（3）相应系统预留扩充扩展接口。（4）最高性价比。

可靠性、实用性、安全性和易维护性

系统的开放性、兼容性，能与其它系统无缝集成

五、系统拓扑图

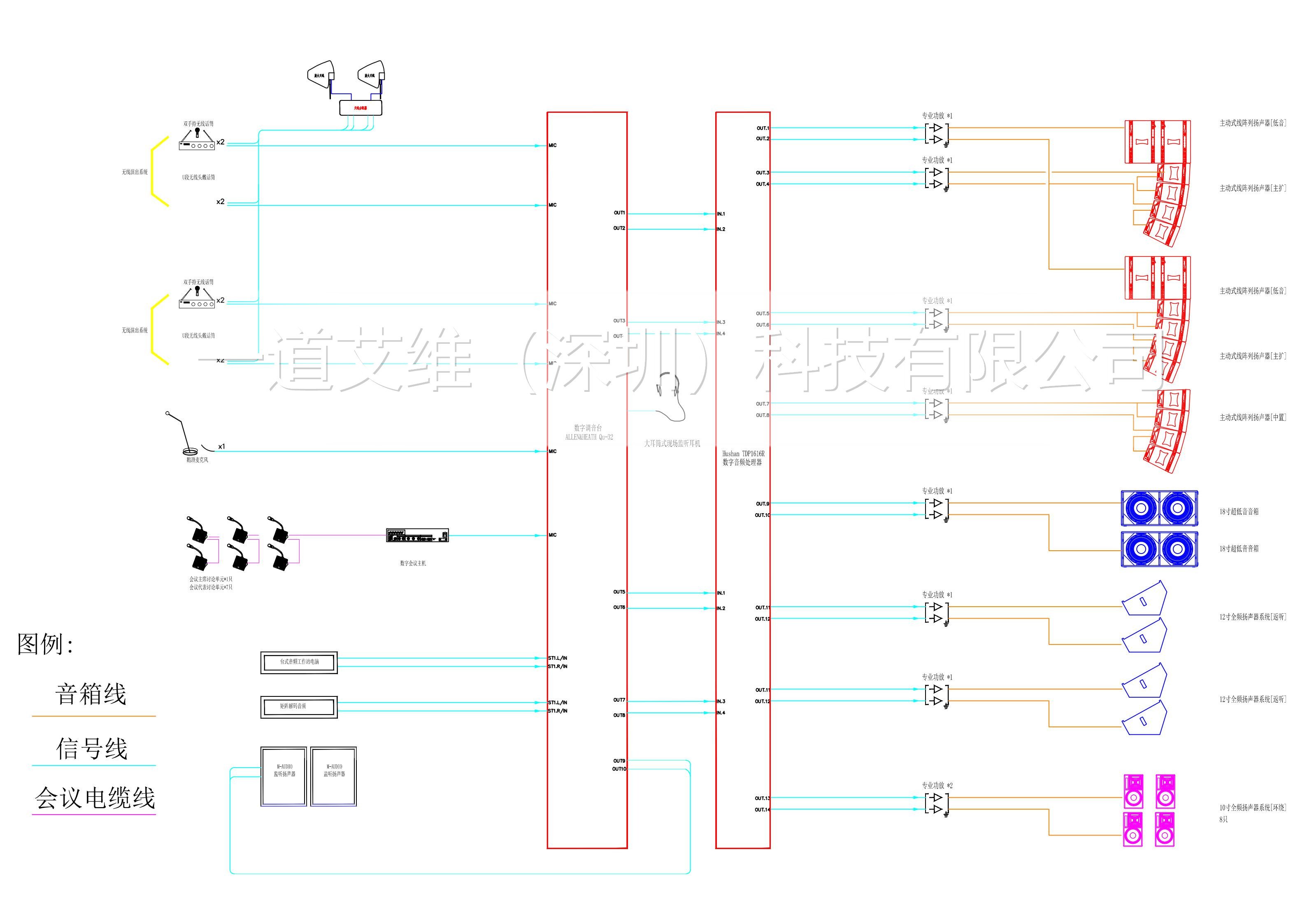

扩声系统拓扑图

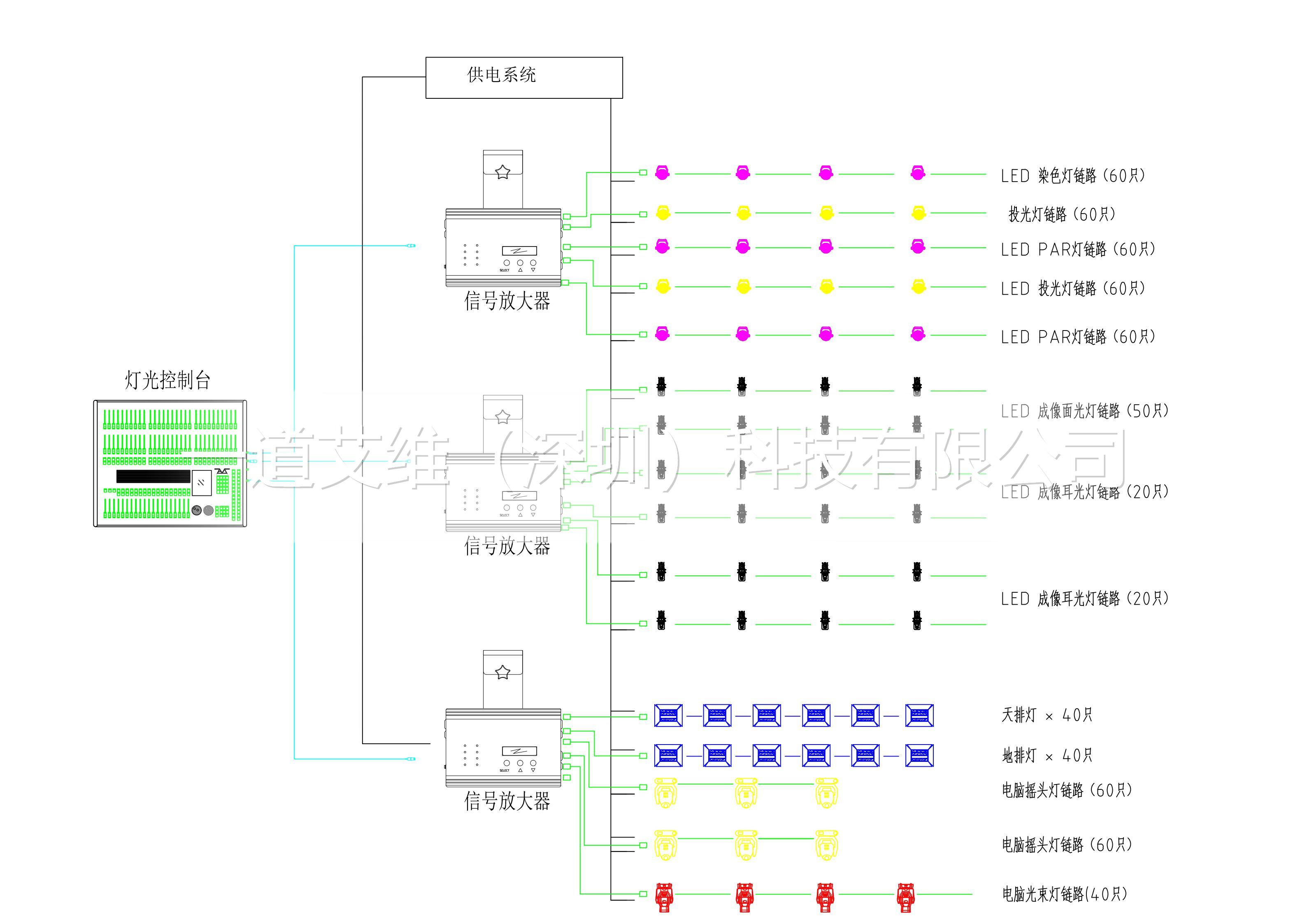

灯光系统拓扑图
